OVERVIEW
24ch・32シーンを、
ラック3Uの操作卓で。
12本のフェーダーと1本のマスターフェーダーで最大24チャンネルを操作し、DMX512 信号を出力する調光操作卓です。作成した明かりを32シーンとして本体に記憶し、フェードタイム付きで再生できます。
- 24ch
- 32 シーン
- DMX512 出力
- 19インチラック 3U
- DC5V アダプター給電
OVERVIEW
12本のフェーダーと1本のマスターフェーダーで最大24チャンネルを操作し、DMX512 信号を出力する調光操作卓です。作成した明かりを32シーンとして本体に記憶し、フェードタイム付きで再生できます。
FEATURES
01
バンク切替で CH1〜12 / CH13〜24 の24chを操作。切替時に出力値を保持し、フェーダー位置が一致してから有効になるテイクオーバー方式なので、明かりが飛びません。
02
4ページ × 8ボタンで32シーンを記憶。シーンごとに 0〜99 秒のフェードタイムを設定でき、現在の明かりから滑らかにクロスフェードします。フェード中のフェーダー操作にも対応。
03
DMX 1〜512ch のそれぞれに、任意のフェーダーを割り当て可能。1本のフェーダーで複数の灯体をまとめて操作できます。
04
任意の DMX チャンネルを押すたびに ON（フル点灯）/ OFF で切り替え。作業灯や客電など、すぐ点けたい回路に便利です。
05
全設定を USB メモリまたは SD カードに保存・復元。復元前にデータを検証するため、破損したファイルで設定が失われることはありません。複数台の卓で設定を共用できます。
06
設定は本体の不揮発メモリに保持。電源投入時にはシーン1を自動で再生します。DMX 出力は常時512スロット・約40フレーム/秒で、ファイル保存中も途切れません。
PANEL
左に CH フェーダー12本とマスターフェーダー、右に 16桁×2行の LCD、電源スイッチ、照光式ボタン24個（Bank / FUNC / ENTER / ↑↓、P1〜P4 / 1〜4、Scene 1〜8）を配置。各フェーダーの上の LED が出力レベルを明るさで表示します。

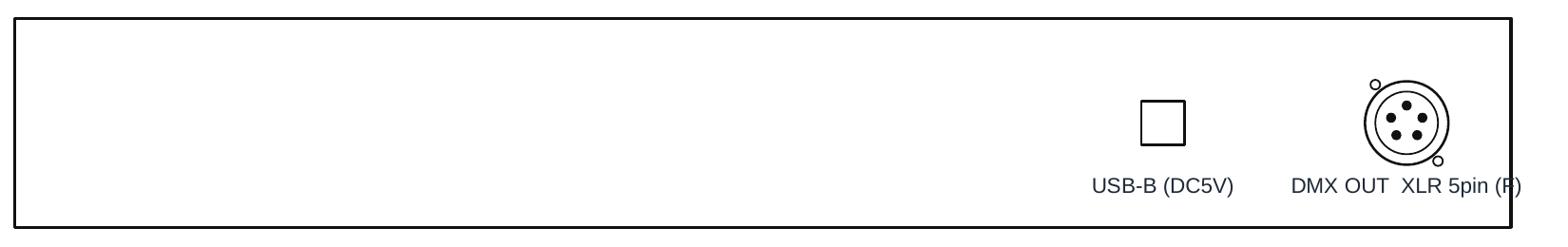

DMX OUT（XLR 5ピン メス）と、電源入力（DC5V）を備えます。電源は DC5V の AC アダプターから供給します。
SPECIFICATIONS
| 製品名 / 型番 | Luminaire Console LC-24 / LC-1224 |
|---|---|
| フェーダー | 12本 + マスター1本。バンク切替で CH1〜12 / CH13〜24 |
| 制御チャンネル数 | 24ch（フェーダー）+ 直スイッチ 4ch |
| シーン | 32（4ページ × 8）。24ch の値とフェードタイムを記憶 |
| フェードタイム | 0〜99 秒（1秒単位）、シーンごとに設定 |
| 直スイッチ | 4個。任意の DMX ch（1〜512）に ON / OFF を出力 |
| チャンネルパッチ | DMX ch 1〜512 それぞれにフェーダー 1〜24 を割り当て |
| 表示 | 16桁 × 2行 LCD、照光式ボタン 24個、フェーダー LED 13個 |
| 外部記憶 | USB メモリ / SD カード（FAT 形式） |
| 電源 | DC5V AC アダプター |
| 外形寸法 | 正面パネル 482.6(W) × 132.5(H) mm（3U）、筐体 430 × 130 × 60 mm |
| 取付 | EIA 19インチラック 3U、または水平置き（屋内） |
| 規格 | DMX512（ANSI E1.11 準拠の信号形式） |
|---|---|
| コネクタ | XLR 5ピン メス × 1 |
| ピン配置 | 1: Common（GND） ／ 2: Data 1 − ／ 3: Data 1 + ／ 4・5: 未接続 |
| スロット数 | 512 スロット（常時送出） |
| フレーム周期 | 25 ms（約 40 フレーム/秒） |
