Image Mapping System｜製品情報

OVERVIEW

映像の分配・補正・切替を、
1台のPCで。

複数のプロジェクターへ映像を分配し、投影面に合わせて形を合わせ、本番中はシーン単位で切り替える。その3つを1台のPC・1つのアプリケーションで完結させます。macOS版と同仕様の Windows 11 対応版をご用意しています。

PLATFORM: macOS 14.0 以降（Apple Silicon）
Windows 11
VERSION: 1.0.3（macOS版）

FEATURES

3つの特長

01

同時再生

4K/60 の動画を複数本、同じ時刻基準で同時に開始します。同時再生本数の上限は設けていません。

02

幾何補正

サーフェスごとに四隅を動かして台形補正。1×1〜8×6 のメッシュ分割で、曲面にも追い込めます。

03

本番運用

最大 96 個のシーンボタンに状態を保存し、クリックで呼び出し。フェード時間を設定すれば自動でクロスフェードします。

WINDOWS

画面構成

4種類のウィンドウが1つの状態を共有します（macOS版実機のスクリーンショット）。

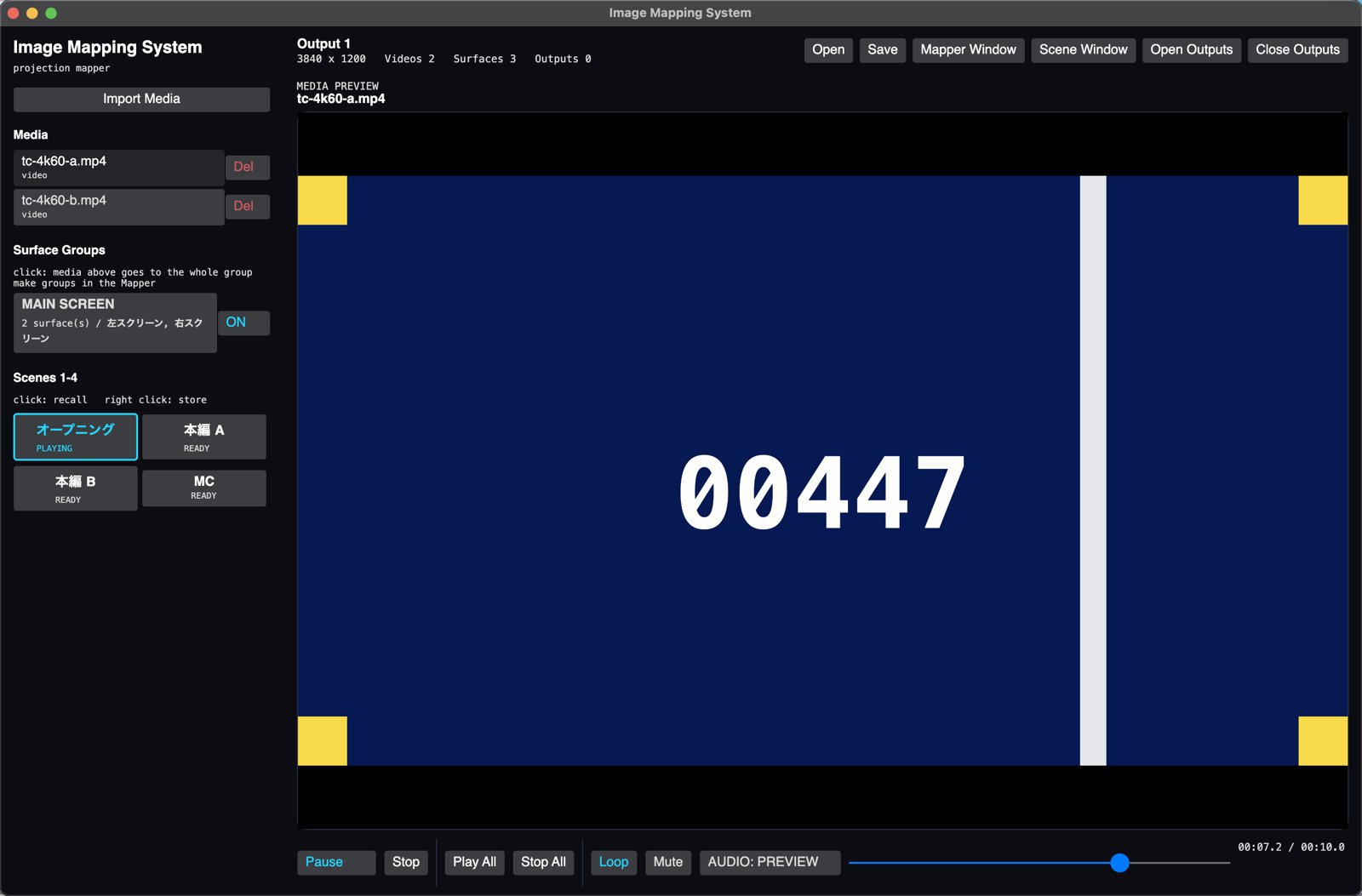

Controlウィンドウ — **Control**メディア管理・プレビュー・再生操作（再生／停止／ループ／ミュート／シーク）

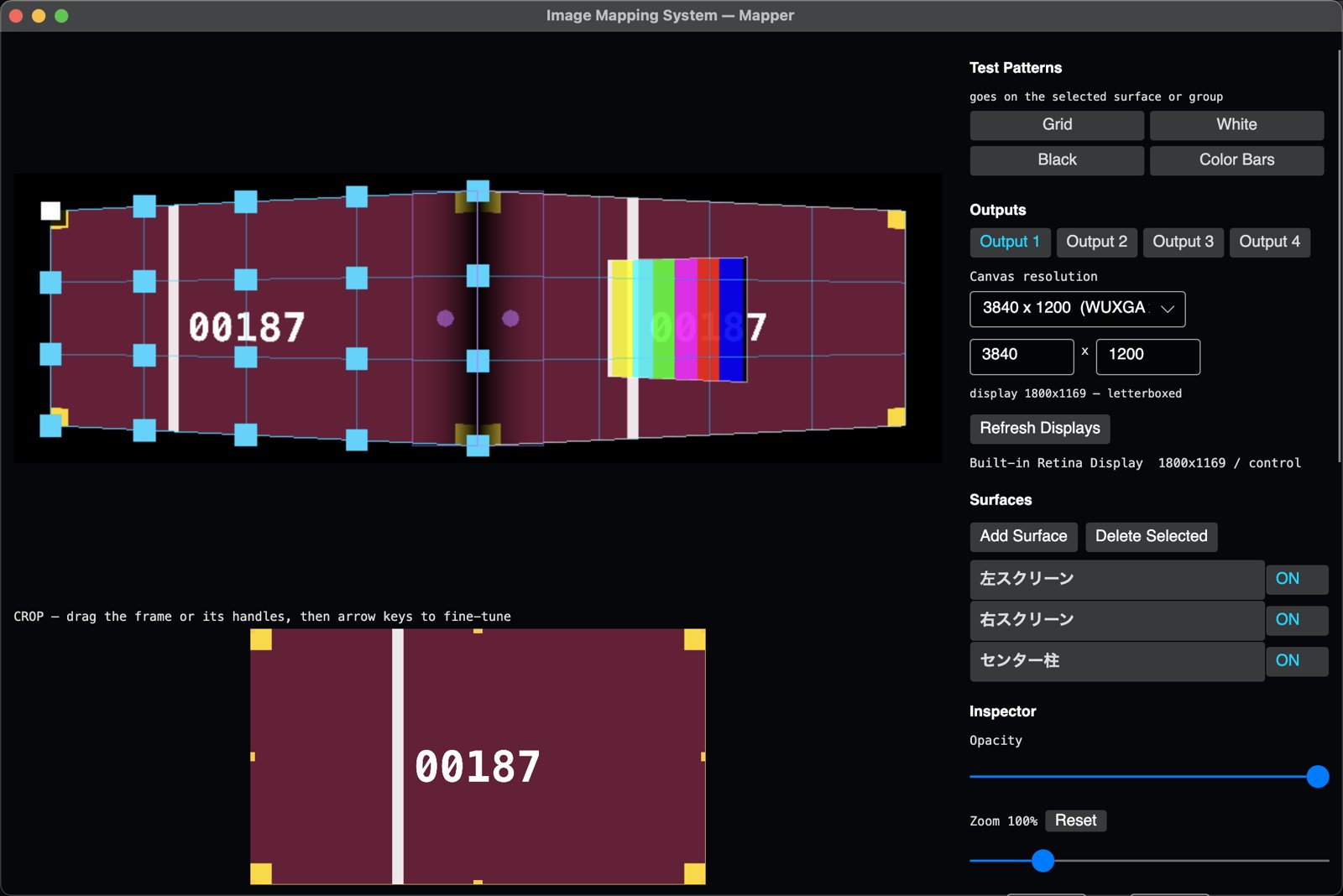

Mapperウィンドウ — **Mapper**幾何補正・クロップ・ブレンド帯の編集・テストパターン表示

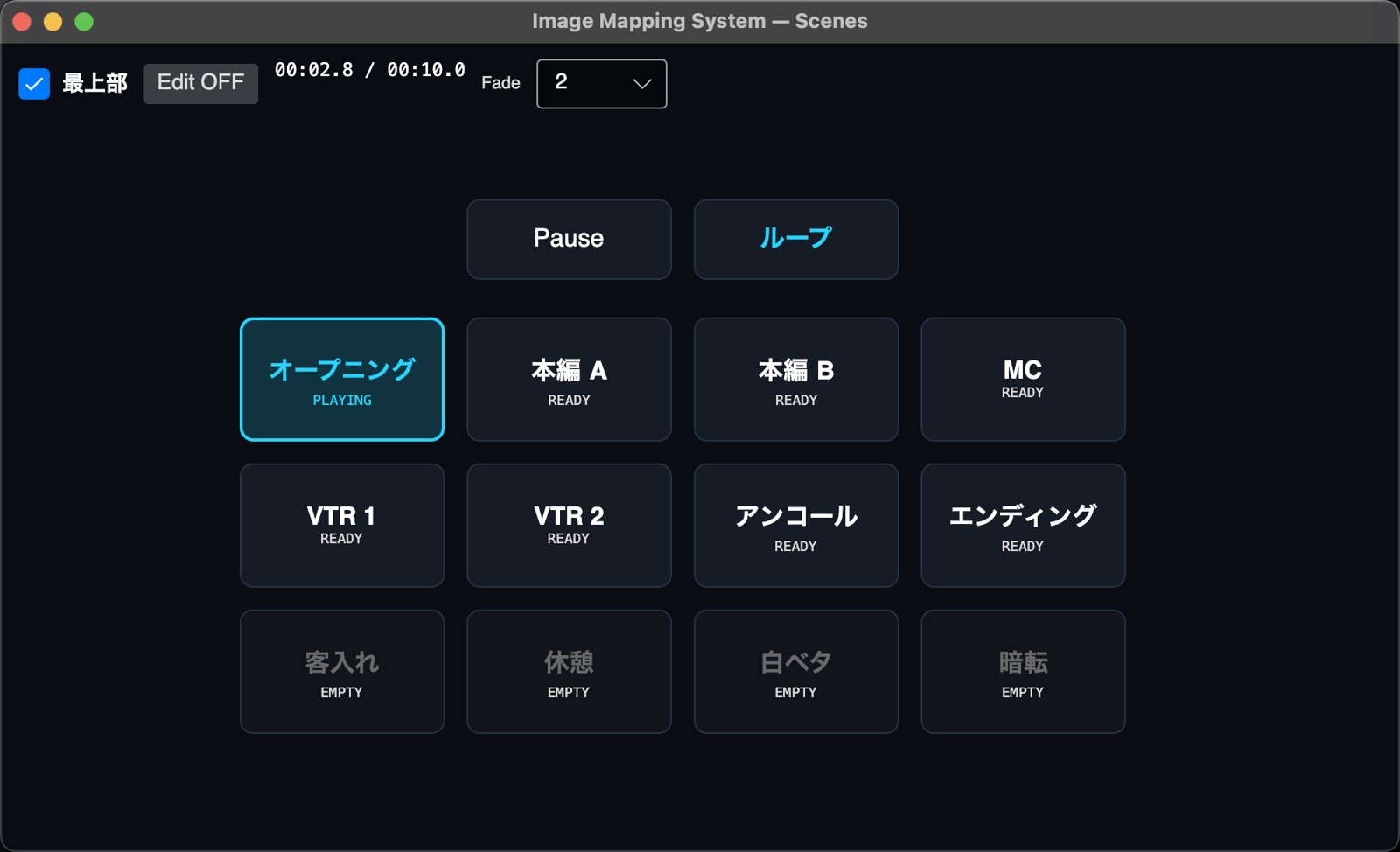

Sceneウィンドウ（日本語ラベルのシーンボード） — **Scene**本番オペレーション用のシーンボード。日本語ラベルにも対応

Outputウィンドウ — **Output**ボーダーレス全画面出力。編集用の表示は重ねません

FUNCTIONS

主な機能

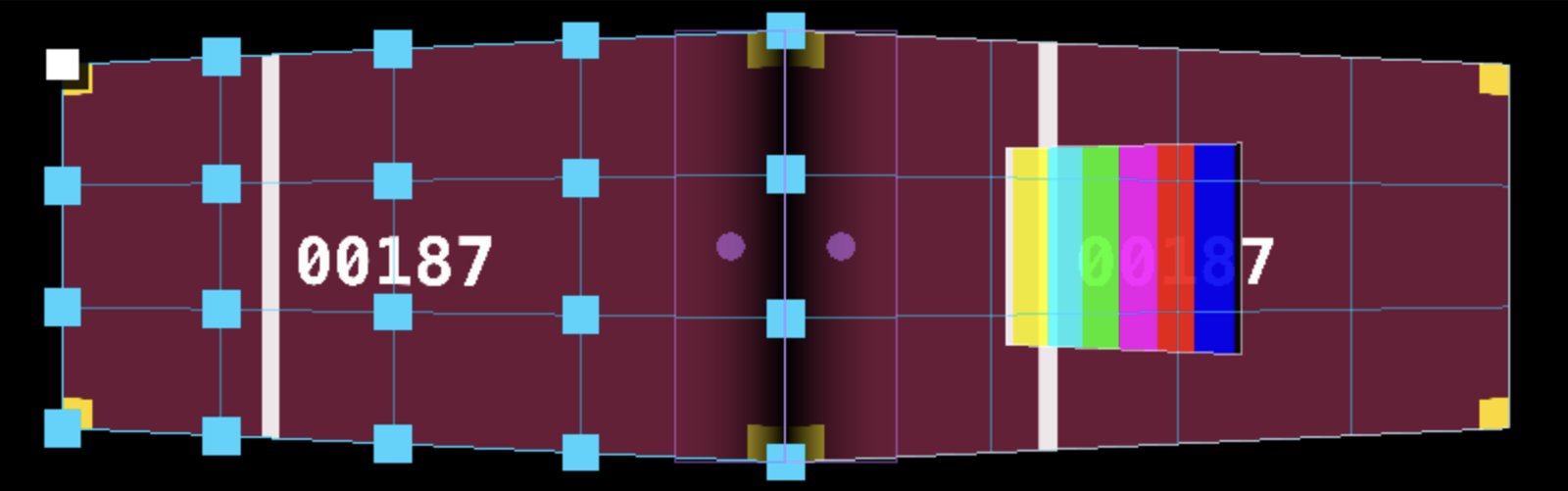

4×3に分割した2面を台形補正した編集キャンバス — 4×3 に分割した2面を台形補正した編集キャンバス

幾何補正・クロップ

四隅から内部を求める処理はすべて射影変換で行うため、分割数を変えても絵が崩れません。四隅補正、1×1〜8×6 のグリッド分割、4辺のクロップ、サーフェス単位の不透明度・ズームに対応。矢印キーで 1px 単位（Shift で 50px）の微調整ができます。

エッジブレンディング

ブレンド帯はサーフェスとは独立して出力キャンバス上に配置。サーフェスを動かしても帯は同じ位置を覆い続けます。辺の指定とガンマ調整で現場の継ぎ目に合わせ込めます。帯は設置時の調整値としてシーンとは別に保存されるため、シーンを切り替えても消えません。

出力・キャンバス

出力はプライマリ以外のディスプレイごとに1面、最大4面。キャンバス解像度（1〜16384px）を指定すれば、どのディスプレイに出しても同じ絵になります。3840×1200 / 7680×1200 などのプリセットで、Datapath FX4 などの分配器を使った構成もそのまま指定できます。

シーン制御

シーンボタンは 1〜96 個まで、位置・サイズ・ラベルを自由に配置。右クリックで保存、左クリックで呼び出し。0〜5 秒のフェードでクロスフェードし、音量もシーンのフェードに追従します。

ズレないループ再生

クリップの終わりで巻き戻す方式ではなく、同じクリップを連結した1本の再生として扱うため、ループの周回ごとに再生位置のズレが発生しません（約8時間分まで連続）。

音声の切り替え

音源は「PREVIEW」と「OUT 1」を切り替え可能。OUT 1 にしておけば、本番中にプレビューで別素材を確認しても、客席の音は変わりません。

テストパターン

Grid / White / Black / Color Bars を、選択中のサーフェスまたはグループに表示。設置・調整作業をアプリ内で完結できます。

PERFORMANCE

実測値

13.4%

CPU 使用率（プロセス全体・平均）

211 MB

メモリ使用量（平均）

0.01 ms

ループ再生時の再生位置ズレ（中央値）

測定条件：macOS版、4K/60 動画 2本を同時再生、出力ウィンドウ1面。Apple M5 Max / macOS 26.6.2、v1.0.3 Release ビルド（2026年9月測定）。環境により数値は異なります。

SPECIFICATIONS

動作環境・仕様

動作環境

	macOS版	Windows 11版
OS	macOS 14.0 以降	Windows 11
CPU	Apple Silicon 専用（Intel Mac 非対応）	お問い合わせください
GPU	Metal 対応（Apple Silicon 内蔵 GPU で可）	お問い合わせください
出力	プライマリ以外のディスプレイごとに1面、最大4面	macOS版と同仕様
機能	両版とも同仕様（本ページ記載の機能・対応メディア）

対応メディア

動画	mp4 / mov / m4v
静止画	jpg / jpeg / png / bmp / heic
同時再生数	上限なし（同じ素材を複数サーフェスに割り当ててもデコードは1本）
非対応	WebM（VP8 / VP9）

主な仕様

四隅補正	サーフェスごと。矢印キーで 1px / Shift+50px の微調整
グリッド分割	1×1 〜 8×6
クロップ	上下左右 4辺
エッジブレンド	帯の枚数無制限、辺（上下左右）・ガンマ・ON/OFF
キャンバス解像度	1 〜 16384 px（プリセット 3840×1200 / 7680×1200 など）
シーン	1 〜 96 ボタン、フェード 0 〜 5 秒
テストパターン	Grid / White / Black / Color Bars
プロジェクト保存	JSON 形式（日本語ラベルそのまま保存）

ご注意

macOS版は Apple Silicon 専用です（Intel Mac には対応していません）。
Linux には対応していません。
出力ウィンドウからの音声出力、ウィンドウ単位・オーディオデバイス単位の音声振り分けには対応していません。
