OVERVIEW
横長1本の動画を、
複数のプロジェクターへ。
横長の動画をハードウェアでデコードし、面（サーフェス）ごとに切り出し・幾何補正・エッジブレンド・色補正を GPU でリアルタイムに適用して出力するスタンドアロン機器です。設定も動画の転送も、ブラウザだけで完結します。
- 最大 8 面
- 60 fps
- 4コーナー + グリッドワープ
- エッジブレンド
- 4 シーン
- Web UI
OVERVIEW
横長の動画をハードウェアでデコードし、面（サーフェス）ごとに切り出し・幾何補正・エッジブレンド・色補正を GPU でリアルタイムに適用して出力するスタンドアロン機器です。設定も動画の転送も、ブラウザだけで完結します。
LINEUP
投影する台数と素材の解像度でお選びください。補正機能と操作画面は共通です。
| Debian 版（x86 ミニPC） | Raspberry Pi 版 | |
| プロジェクター | 最大 8 台（4分割器 2台を併用） | 2 台 |
| 素材の最大解像度 | 7680 × 1200 @ 60fps | 3840 × 1200 @ 60fps（幅 4096 まで） |
| 対応コーデック | HEVC / AV1 | HEVC |
| 映像出力 | HDMI × 2（3840 × 2160 @ 60） | micro HDMI × 2（1920 × 1080 / 1920 × 1200 @ 60） |
| 手元タッチパネル | なし（ブラウザから操作） | 5インチ DSI タッチパネル |
| 本体 | Intel N150 ミニPC ／ Debian 13 | Raspberry Pi 5 8GB ／ Raspberry Pi OS 64bit |
| 起動時間 | 約 30 秒 | 約 20 秒 |
| CPU 使用率（再生中） | 23〜27% | 12〜15% |
| 運用固定モード | — | あり（ルート FS の読み取り専用化） |
FEATURES
01
横長の HEVC / AV1 動画を専用回路でデコードし、ゼロコピーで GPU に取り込みます。全補正を有効にしたままでも 60fps を維持し、フレーム落ちはありません。
02

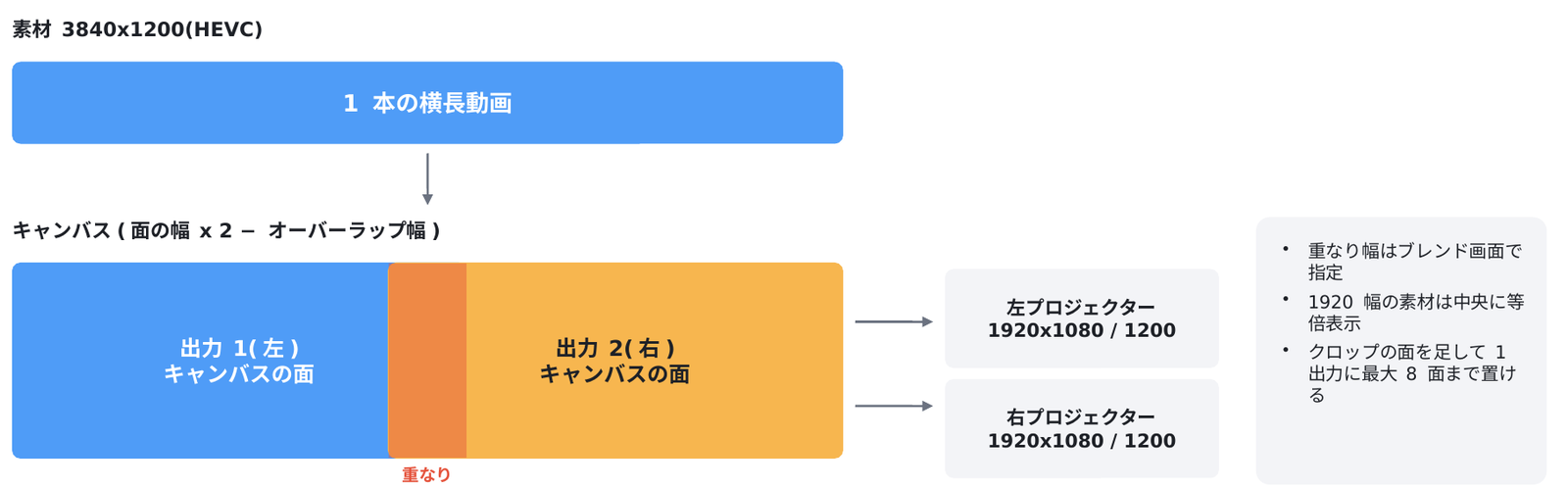

1出力あたり最大8面。面ごとに素材の切り出し（クロップ）と配置を指定できます。面数を指定すればレイアウトを自動作成。2台構成では1本の動画を左右に振り分ける「キャンバス」も使えます。
03
面ごとに4コーナー補正と、最大 33 × 17 のグリッドワープ。補間は曲面向けの球面と、折れ面向けの平面を選べます。反転（左右・上下）にも対応。
04
面の上下左右それぞれに重なり幅を設定し、カーブ（ガンマ・中心）と黒レベル補正、ソフトエッジで境界をなじませます。明るさ・コントラスト・ガンマ・RGB ゲイン / オフセットは面ごとに調整できます。
05
設定・動画の転送・再生操作をブラウザから。大きなファイルも分割・再開しながらアップロードでき、USB メモリからの取り込みにも対応します。テストパターンは9種類。
06
動画の並びと補正プリセットを4シーン登録し、ワンタッチで切替。電源 ON で起動時パターンまたは前回のシーンを自動再生します。サービス・OS それぞれにウォッチドッグを備え、異常時は自動で復帰します。
MODEL 01

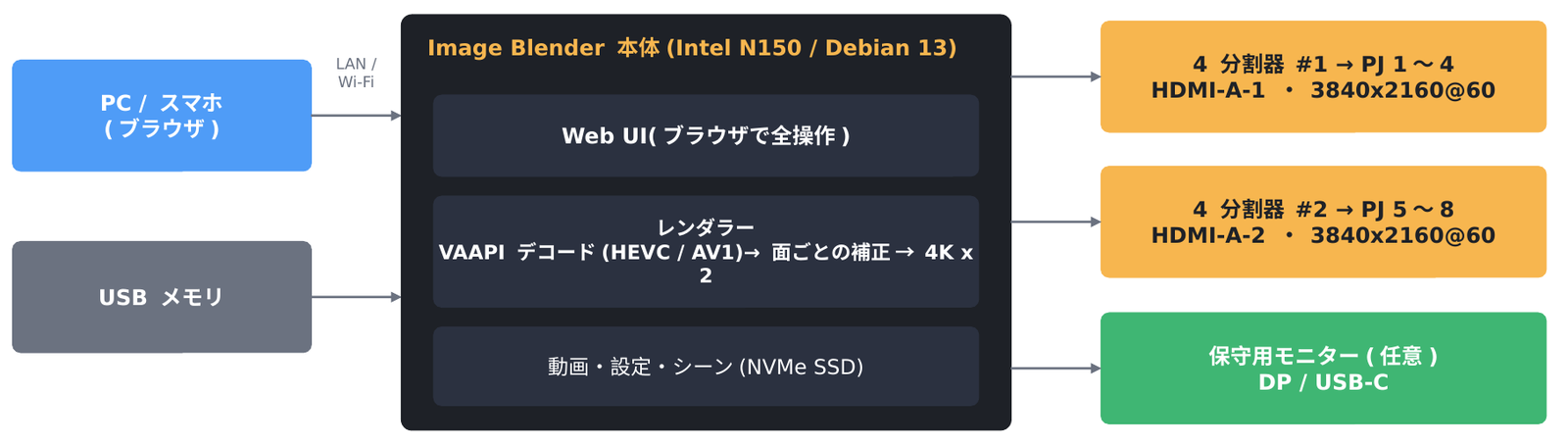

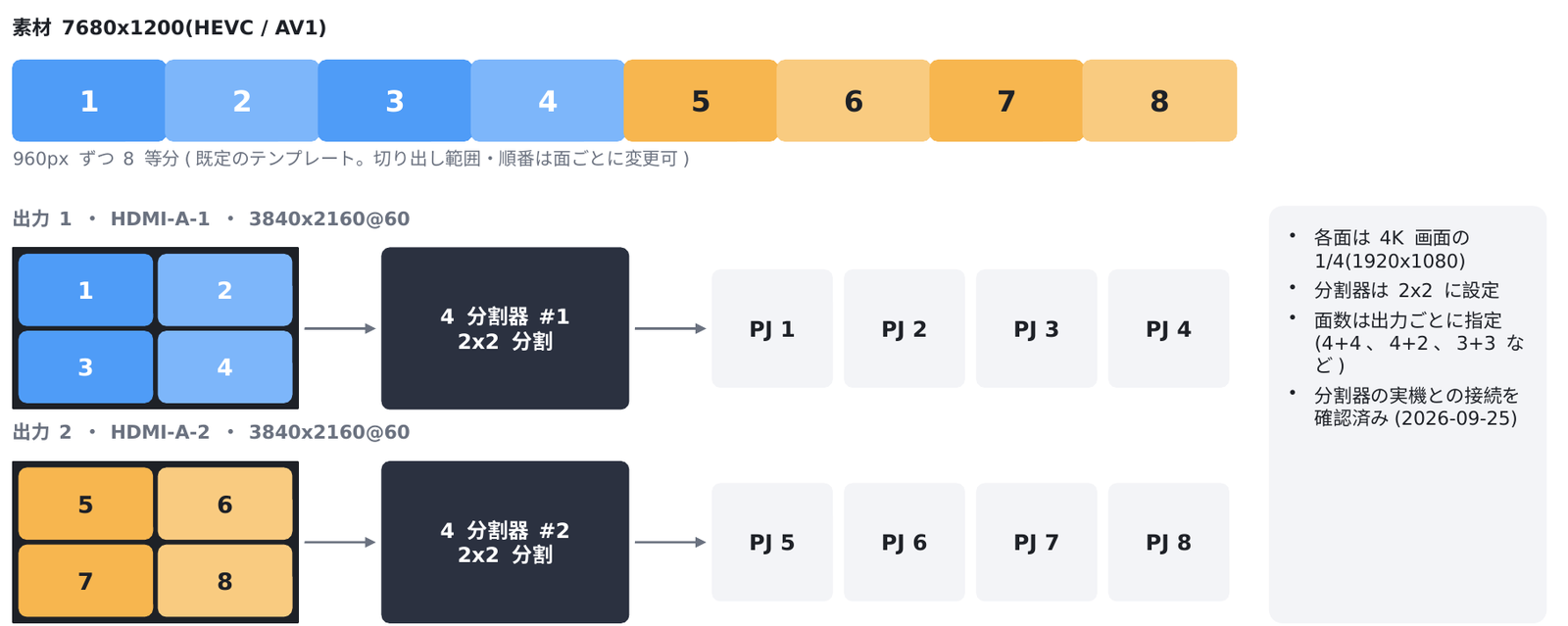

7680 × 1200 @ 60fps の HEVC / AV1 動画を 8 つの面に切り分け、3840 × 2160 @ 60 の HDMI 出力 2 系統に配置します。各系統を 2 × 2 に分ける 4 分割器を介して、8 台のプロジェクターへ分配する構成です。面数は出力ごとに指定できるため、4+4、4+2、3+3 のような台数にも対応します。
本番構成（7680 × 1200 @ 60 HEVC → 8面 → 4K60 × 2）での実測値です。
| 本体 | Intel N150（4コア）ミニPC、メモリ 16GB、NVMe SSD 512GB |
|---|---|
| OS | Debian 13（デスクトップ環境なし） |
| 入力ファイル | MP4 / MOV / MKV。HEVC Main 8bit または AV1 Main 8bit、最大 7680 × 1200、最大 60fps。静止画は JPEG / PNG / WebP / BMP |
| 映像出力 | HDMI × 2、3840 × 2160 @ 60。1920 × 1080 @ 60 なども可 |
| 音声 | 48kHz ステレオ。アナログ出力（既定）／ HDMI へ切替可 |
| 分配器 | 4分割器 × 2（4K60 入力 → 4出力、2×2 分割設定） |
| ネットワーク | 有線 LAN / Wi-Fi。ブラウザから設定（mDNS 対応） |
| 電源 | 本体付属の AC アダプター（通電時の自動起動に対応） |
MODEL 02

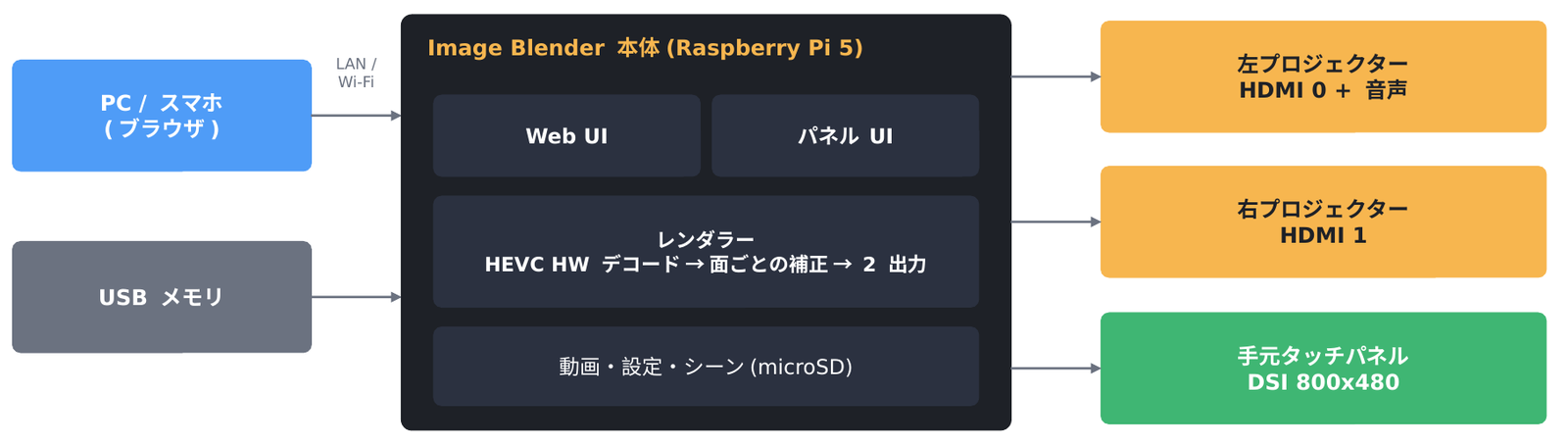

3840 × 1200 までの HEVC 動画を左右 2 台のプロジェクターに振り分ける、展示会・常設サイネージ向けのモデルです。5インチのタッチパネルを本体に備え、再生・停止・シーン切替・画面 OFF・電源 OFF を手元で操作できます。ブレンドや幾何補正の調整は誤操作を防ぐためブラウザ側に集約しています。
3840 × 1200 @ 60fps のテスト動画での実測値です。
| 本体 | Raspberry Pi 5 Model B 8GB + 専用クーラー、microSD 64GB 以上 |
|---|---|
| OS | Raspberry Pi OS 64bit（デスクトップ無効） |
| 入力ファイル | MP4 / MOV / MKV。HEVC Main 8bit、3840 × 1080 または 3840 × 1200（幅 4096 まで）、最大 60fps。1920 幅は中央に等倍表示 |
| 映像出力 | micro HDMI × 2。1920 × 1080 @ 60 または 1920 × 1200 @ 60 |
| 音声 | 48kHz ステレオ、HDMI から出力（出力先は切替可） |
| 手元パネル | 5インチ DSI 800 × 480 静電容量タッチ |
| ネットワーク | 有線 Gigabit / Wi-Fi。ブラウザから設定（mDNS 対応） |
| 電源 | USB-C 5V 5A（PD 対応電源を推奨） |
SCREENS
このほか、ダッシュボード（再生操作・出力プレビュー・シーン呼出）、メディア（アップロード・プレイリスト・USB 取込）、テストパターン、補正プリセット / シーン、出力 / システムの各画面があります。
