OVERVIEW
1台のパネルで2台のムービングライトを切り替えながら追尾操作する、DMX512 出力のフォロースポットコントローラーです。Light 1 / 2 ボタンで操作する灯体を選び、ジョイスティックで Pan / Tilt、ロッカーで Zoom / Focus を操作します。
FEATURES
01
Light 1 / 2 ボタンで操作する灯体を選択。Pan / Tilt・Zoom・Focus は灯体ごとに保持されるので、切り替えても相手の灯体の位置は動きません。
02
ボタン1回で2台そろって記憶位置へ移動。Store で2台分の位置をまとめて記憶します。
03
ディマーフェーダーと R / G / B / W ノブは、常に両方の灯体へ同じ値を出力。2台の明かりの質感がそろいます。
04
Start OFF の間は、調光卓からの DMX 入力をそのまま灯体へ通します。既存の照明システムに割り込ませて使えます。
05
プロファイル・開始アドレス・Pan / Tilt 反転を灯体ごとに設定。プロファイルの名前とチャンネル割り当ても本体で編集でき、新しい灯体にも対応できます。
06
シーンと全設定を USB メモリへ保存・読込。設定は本体にも記憶され、電源を切っても保持されます。保存・読込中も DMX 出力は止まりません。
PANEL
上段にカバー付き電源スイッチ、色を決める R / G / B / W ノブ、16文字×2行の LCD。中段にシーン呼出の Scene 1〜5、操作する灯体を選ぶ Light 1 / 2、カバー付きの Store。下段に明るさのディマーフェーダー、Zoom / Focus ロッカー、追尾操作を開始・終了する Start、Pan / Tilt のジョイスティックを配置しています。

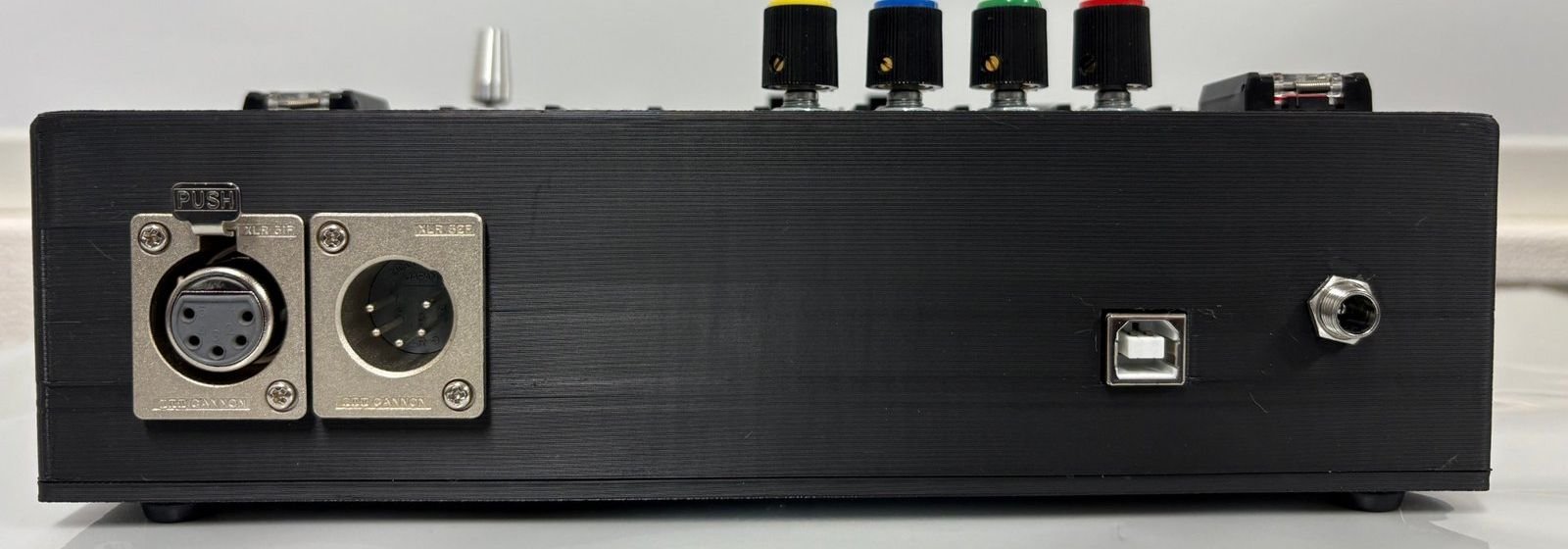

DMX OUT（XLR 5ピン メス）、DMX IN（XLR 5ピン オス）、USB（USB メモリ用）、DC5V 入力を備えます。DMX OUT は 灯体1 → 灯体2 の順にデイジーチェーンで接続します。
SPECIFICATIONS
| 製品名 | ムービングライト2台用 ジョイスティックコントローラー（2台切替 DMX フォロースポットコントローラー） |
|---|---|
| 制御灯体数 | 2台（Light 1 / Light 2 で切替） |
| 操作子 | ジョイスティック（Pan / Tilt）、ディマーフェーダー、R / G / B / W ノブ、Zoom・Focus ロッカー、照光ボタン 9個、電源スイッチ（カバー付き） |
| ジョイスティック | Pan / Tilt 16ビット（粗 + fine チャンネル出力）。中央に不感帯、倒し量に比例した速度、最高速度 1〜32 で設定可 |
| 表示 | 16文字 × 2行 LCD（バックライト付き）、ボタン内蔵 LED |
| 記憶 | シーン 5本 × 2灯体、灯体プロファイル 5種、各種設定（電源 OFF でも保持） |
| 外部記憶 | USB メモリ（FAT 形式）にシーンと全設定を保存・読込 |
| 接続端子 | DMX OUT：XLR 5ピン メス ／ DMX IN：XLR 5ピン オス ／ USB（USB メモリ用）／ DC5V ジャック |
| 電源 | DC5V（安定化電源）。USB メモリ分（最大 500mA）を含めた容量が必要です |
| 規格 | DMX512（RS-485）、250 kbps |
|---|---|
| コネクタ | XLR 5ピン メス × 1 |
| ピン配置 | 1: GND ／ 2: Data − ／ 3: Data + ／ 4・5: 未使用 |
| スロット数 | スタートコード + 512 スロット |
| フレーム周期 | 約 22.8 ms（約 44 フレーム/秒）、BREAK 180 µs / MAB 20 µs |
| コネクタ | XLR 5ピン オス × 1（ピン配置は出力と共通） |
|---|---|
| 受信 | 512 スロット |
| 動作 | Start OFF の間、DMX OUT へそのまま通す（スルー） |
| 途絶時 | 1秒以上受信がないと、起動時の値を出力 |
| 終端 | 120Ω（内部で ON / OFF 切替） |
| Pan / Tilt | 灯体ごと。ジョイスティックは選択中の灯体だけを動かします |
|---|---|
| Zoom / Focus | 灯体ごと。ロッカーは選択中の灯体だけを変えます |
| ディマー、R / G / B / W | 2台共通。常に両方へ同じ値を出力 |
| シーン 1〜5 | 位置は灯体ごとに記憶し、呼出と Store は2台同時 |
| プロファイル選択・アドレス・反転 | 灯体ごとに設定 |
| プロファイルの中身 | 5種を2台で共有（名前・チャンネル割り当てを編集可） |
| 1 | EL5-SPOT15CH（15ch） |
|---|---|
| 2 | EL5-WASH22CH（22ch） |
| 3 | CONFIG3（32ch・編集用） |
| 4 | AURO-Z300-17CH（17ch） |
| 5 | AURO-Z300-20CH（20ch） |
